Електрическо табло MATIC Control Pump M3A-14A
109,93 €
(109,93 € за БР)
С вкл. данък
M7A
1 Артикула
Нов

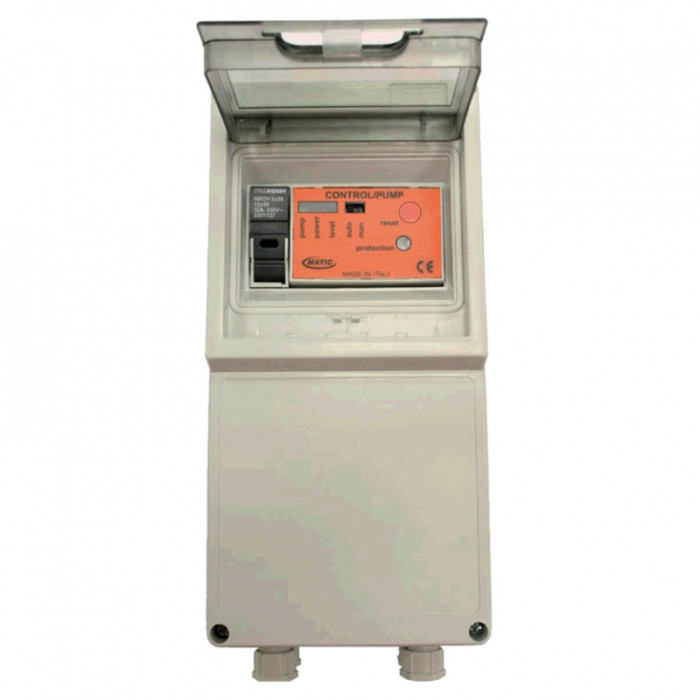

Електрическо табло MATIC Control Pump M3A-14A
Електрическо табло MATIC Control Pump M3A-14A е монофазен управляващ панел за помпи с вградено защита от работа на сухо (сонди/поплавък),
амперометрична защита на мотора с фиксирана настройка и ръчен рестарт,
общ биполярен ON/OFF прекъсвач, светодиодни индикации и ABS корпус с IP55.
Предвидени са входове за пресостат/поплавъци и нисковолтов вход за командване старт/стоп.
Поддръжка на свързване към мотор и кондензатор през отделна клемна зона.
Особености
- Биполярен главен прекъсвач ON/OFF, светодиод за наличие на мрежа и предпазител на захранването.
- Нисковолтов (изключваем) вход за старт/стоп от пресостат или поплавъков прекъсвач.
- Защита срещу работа на сухо чрез еднополюсни сонди или поплавък + LED индикация за ниско ниво.
- Амперометрична защита на мотора (непод réglуемa), ръчно възстановяване и LED сигнализация за сработване.
- Реле 2 HP / 230 V AC, вграден трансформатор, отделни клеми за мотор и кондензатор.
- Изваждаема входна клемна колодка за поплавъци/сонди/пресостат (“Push-in” тип).
- Корпус: ABS, степен на защита IP55; работна среда −5 … +40 °C; относителна влажност 50% при 40 °C (без конденз).
Възможни конфигурации (режими на употреба)
- Хидрофор (autoclave): пресостат за START/STOP + един поплавък/сонда за защита на сух ход.
- Дренаж: вход за 2 поплавъка – отделни нива за пуск/стоп.
- Потопяема помпа: вход за 3 еднополюсни сонди против сух ход + пресостат за START/STOP.
Електрически и експлоатационни данни
- Захранване: 230 V AC, 1~ (монофазно).
- Макс. управлявана мощност (реле): до 2 HP @ 230 V AC (ориентир по вграденото реле).
- Режим AUTO/MAN с преден превключвател.
Кодове и амперометрична защита (монофазни модели)
Серията се предлага с различни фабрични токови защити (фиксирана настройка), съответстващи на мощността на мотора:
- CONTROL PUMP M3A – 0,37 kW / 0,5 HP – защита 3 A - ПО ЗАПИТВАНЕ
- CONTROL PUMP M5A – 0,37 kW / 0,5 HP – защита 5 A - ПО ЗАПИТВАНЕ
- CONTROL PUMP M6A – 0,55 kW / 0,75 HP – защита 6 A - ПО ЗАПИТВАНЕ
- CONTROL PUMP M7A – 0,75 kW / 1,0 HP – защита 7 A
- CONTROL PUMP M8A – 0,75 kW / 1,0 HP – защита 8 A
- CONTROL PUMP M9A – 1,1 kW / 1,5 HP – защита 9 A
- CONTROL PUMP M10A – 1,1 kW / 1,5 HP – защита 10 A
- CONTROL PUMP M12A – 1,1 kW / 1,5 HP – защита 12 A - ПО ЗАПИТВАНЕ
- CONTROL PUMP M14A – 1,5 kW / 2,0 HP – защита 14 A - ПО ЗАПИТВАНЕ
Варианти на изпълнение
- S – само електронен модул за DIN шина (резервна част).
- Q – пълно изпълнение с биполярен прекъсвач и кутия за стенен монтаж.
Информация за поръчка
- Серия: CONTROL PUMP M (монофазни табла с AUTO/MAN)
- Избор на модел според номиналния ток/мощност на мотора (виж кодове M3A…M14A по-горе).
- Корпус: ABS, IP55; работна среда −5…+40 °C, RH 50% @ 40 °C (без конденз).
M7A
1 Артикула
Нов
СПЕЦИАЛНИ ПРОДУКТИ
Електрическо табло MATIC Control Pump M3A-14A е монофазен управляващ панел за помпи с вградено защита от работа на сухо
Монофазно ел. табло с амперометрична защита (нерегулируема), за дренажни помпи, хидрофорни системи или сондажни помпи с пряк контрол за мощности до 2HP.
Таблото е предназначено да управлява помпа в режим на пълнене или изпразване посредством следене на ниво. Може да се използва и само като защита на помпата от суха работа. Разполага с контролер с три входа за ниво сонди, потопени в кладенеца, сондажа или водния резервоар. Предвиден е и релеен вход за сигнал от поплавък или пресостат. Таблото е с клас на защита IP55. Инсталация в температурен диапазон -5…+40оС.
