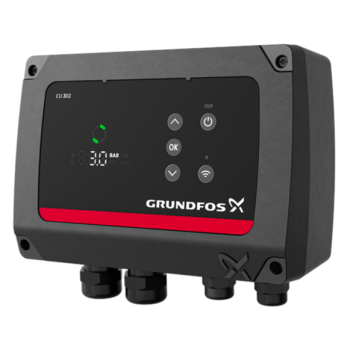

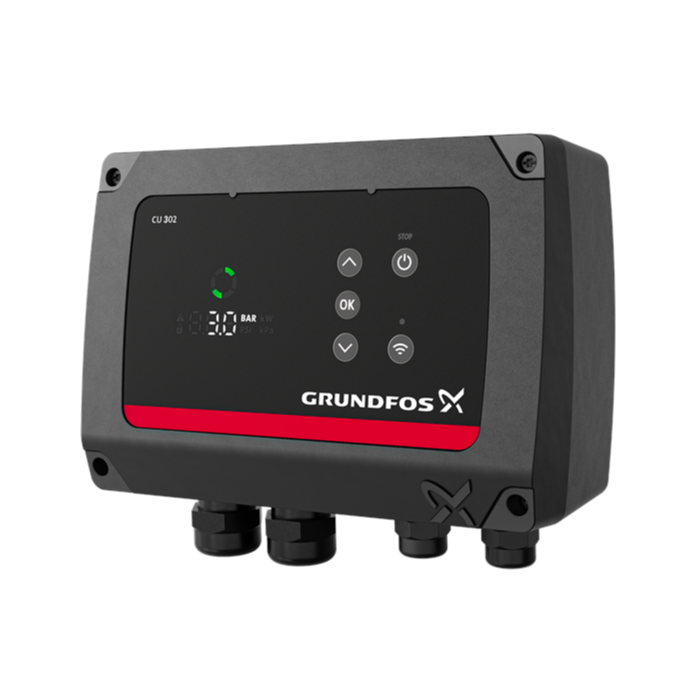

Управляващ контролер за помпи Grundfos CU 302 (SQE)

Основни функции

• Предварително конфигуриран за поддържане на постоянно налягане – решение „включи и изпомпвай“, готово за работа веднага след монтаж.

• Поддържа различни режими на управление, които могат да се настройват чрез Grundfos GO.

• Комуникация с помпата през захранващия кабел (Power Line Communication), без нужда от допълнителни кабели.

• Възможност за дистанционно наблюдение чрез Wi-Fi, GENIbus или Modbus, интеграция с Grundfos Connect или SCADA системи.

• Лесен достъп до регистрационни файлове: аларми, предупреждения, исторически данни за време на работа, брой стартирания, консумация на енергия и изпомпан обем (при наличие на разходомер).

Дисплей и управление

• LED дисплей с индикация за състояние на системата, аларми и предупреждения.

• Управление на включване/изключване на помпата директно от контролера.

• Настройка на зададената точка и мониторинг на системата чрез дисплея или приложението Grundfos GO.

Технически характеристики

Основни данни:

• Име на продукта: CU302

• Продуктов номер: 92799797

• Одобрения: CE, EAC, RCM, UKCA

• Корпус: пластмаса, клас защита IP55

• Диапазон на температурата: -20°C … 50°C

• Влажност: 5-95%

• Монтаж: стенен

• Честота: 50/60 Hz

• Номинално напрежение: 1 x 90-240 V

• Номинален ток: 12,5 A

Електрически данни:

• Консумация: 5 W (максимум 25 W)

• Максимален ток: 12,5 A, предпазител: 16 A

• Батерия за часовник: CR2032

• Максимална дължина на кабела до помпата SQE: 300 m

Входно-изходни портове:

• 2 конфигурируеми цифрови/аналогови входа и изхода (DI/DO/AI/AO)

• RS485 за GENIbus или Modbus

• Поддръжка на аналогови входове: 0-10V, 0-5V, 0.5-3.5V, 0-20mA, 4-20mA

• Аналогови изходи: 0-10V ≤ 20mA, 0-20mA ≤ 500Ω, 4-20mA ≤ 500Ω

• Цифрови входове: ниско <1,8V, високо >2,7V

• Цифрови изходи: отворен колектор, макс. ток 75 mA

• Импулсен вход: макс. 10 Hz

Клеми за захранване:

• Входно и изходно захранване: 16 mm² / 6AWG

• Заземяване: 3 x PE

Предимства на CU302

• Подходящ за целия модел SQE помпи

• Готов за работа веднага след монтаж

• Настройка на налягането чрез клавиатурата или Grundfos GO

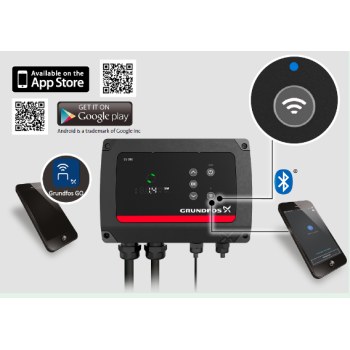

• Bluetooth връзка за лесна конфигурация и мониторинг

• Часовник в реално време за планиране

• Поддържа аналогови и цифрови входове

• Съвместим с Grundfos GO, Grundfos Home, Grundfos Connect

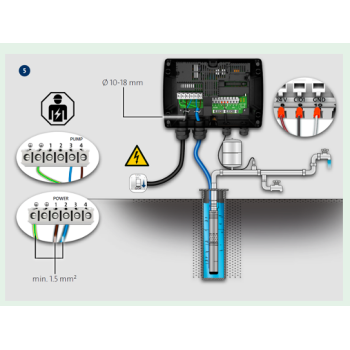

Монтаж

• Ъглова монтажна плоча за лесна инсталация на стълбове, стойки или под слънчеви панели

• Преден капак с държачи за лесно окабеляване, без да се сваля напълно

• Контролерът трябва да се постави възможно най-близо до помпата и сензорите, защитен от пряка слънчева светлина и дъжд

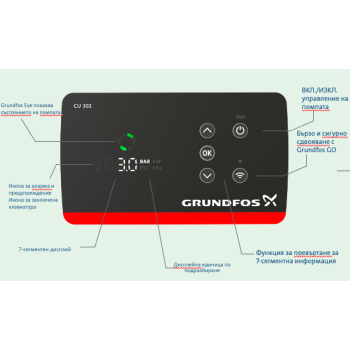

Интерфейс (HMI)

• Лесно управление и заключване на дисплея

• Регулиране на светлината на дисплея в 3 нива и режим „заспиване“

• Принудителен старт на помпата чрез бутон ВКЛ./ИЗКЛ.

Размери и тегло

• Тегло: 1,24 kg

• Датчик за налягане не е включен (поръчва се допълнително)

• Производител: GRUNDFOS
